Level 3: Anwenden

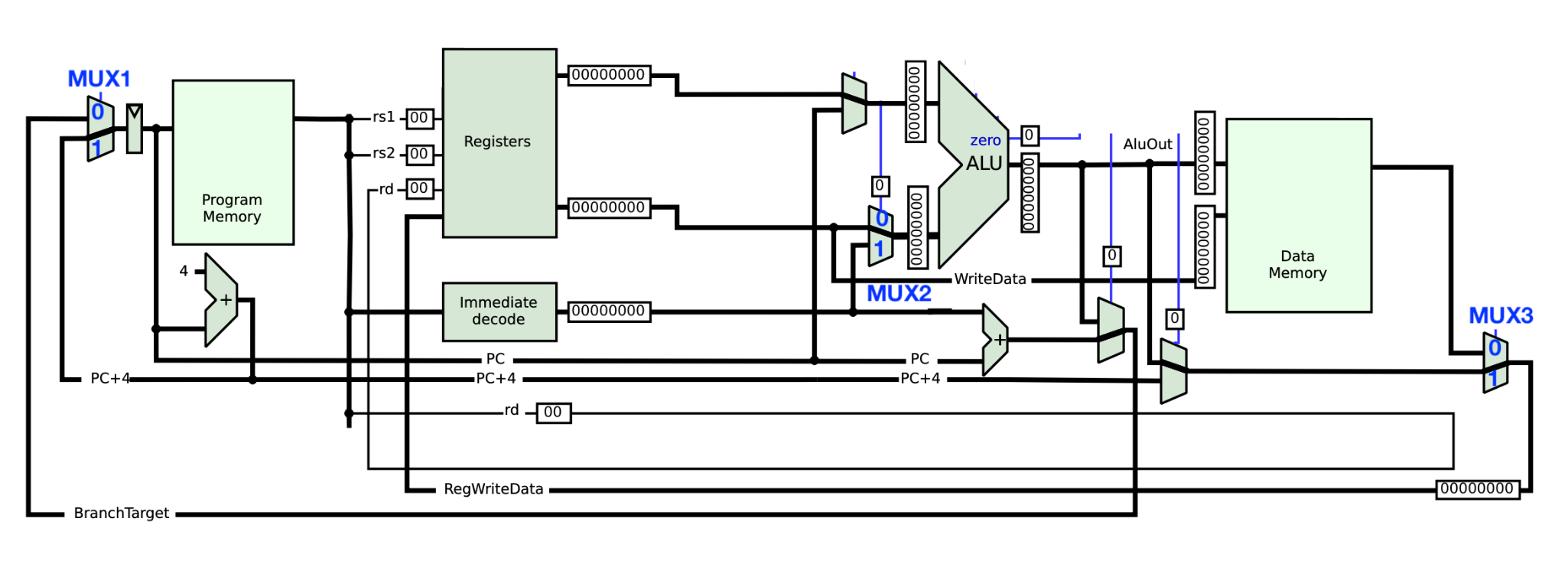

Geben Sie jeweils eine mögliche RISC-V-Assemblerinstruktion an, die mit der angegebenen Konfiguration der drei Multiplexer MUX 1, MUX 2 und MUX 3 im unten dargestellten RISC-V-Datenpfad ausgeführt werden kann.
| MUX 1 | MUX 2 | MUX 3 |
|---|---|---|
| 0 | 1 | 1 |
| 1 | 1 | 0 |
Diese Aufgabe war Teil der Klausur im Sommersemester 2024 (Ersttermin).
| MUX 1 | MUX 2 | MUX 3 | Instruktion |
|---|---|---|---|
| 0 | 1 | 1 | jalr t1, 0(zero) |
| 1 | 1 | 0 | lw t1, 4(t2) |
Level 3: Anwenden
Bestimmen Sie die Konfiguration (Eingang 0 oder 1 an den Ausgang durchgeschaltet oder X = “don’t care”) der drei Multiplexer MUX1, MUX2 und MUX3 im unten dargestellten RISC-V-Datenpfad, so dass die folgenden Instruktionen korrekt ausgeführt werden.
lw a0, 8(a1)
addi a2, a3, 42
li a0, 42Hinweis: Die drei Instruktionen sind unabhängig voneinander, werden also nicht notwendigerweise in der angegebenen Reihenfolge ausgeführt.
Diese Aufgabe war Teil der Klausur im Sommersemester 2024 (Probeklausur/Zweittermin).
| Instruktion | MUX 1 | MUX 2 | MUX 3 |
|---|---|---|---|
lw a0, 8(a1) | 1 | 1 | 0 |
addi a2, a3, 42 | 1 | 1 | 1 |
add a0, a0, a1 | 1 | 0 | 1 |
beq x1, x1, label | 0 | X | X |
Level 1: Wissen
Welche Werte haben die drei Instruktionsteile rs1, rs2 und rd für die folgenden
Instruktionen?
add a0, a1, a2
addi x10, x11, 42Hinweis: Denken Sie an den Unterschied zwischen den beiden möglichen Bezeichnungen für Register!
Diese Aufgabe war Teil der Klausur im Sommersemester 2024 (Ersttermin).
| Instruktion | rs1 | rs2 | rd |
|---|---|---|---|
add a0, a1, a2 | 11 | 12 | 10 |
addi x10, x11, 42 | 11 | kein Teil von I-Type-Instruktionen¹ | 10 |
Zu (1): Interpretiert man den Bytecode von addi x10, x11, 42 als R-Type-Instruktion, hätten die Bits für rs2 den Wert 01010 = 10.
In dieser Aufgabe …
